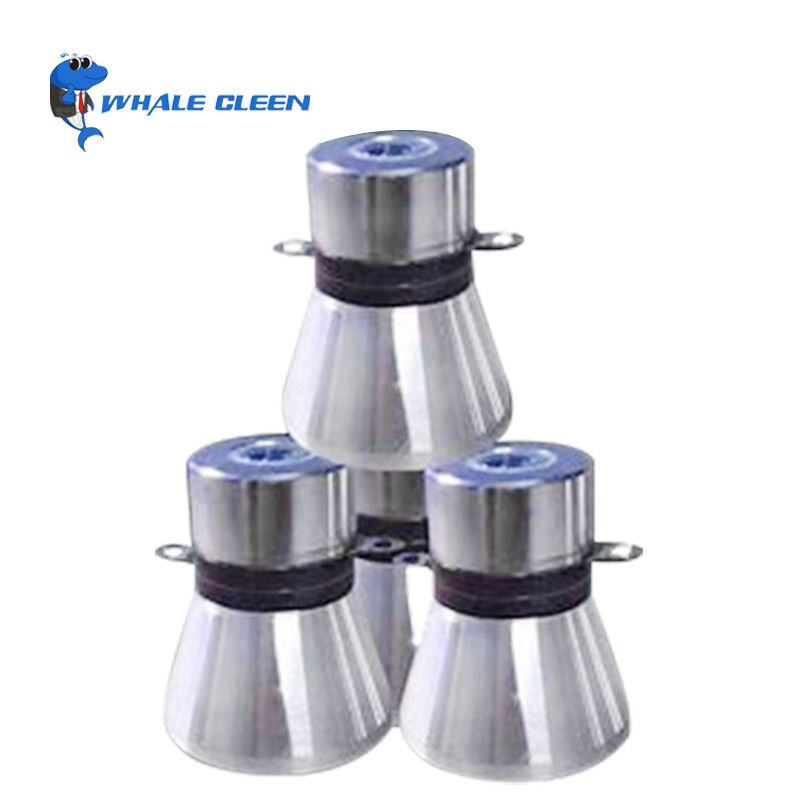

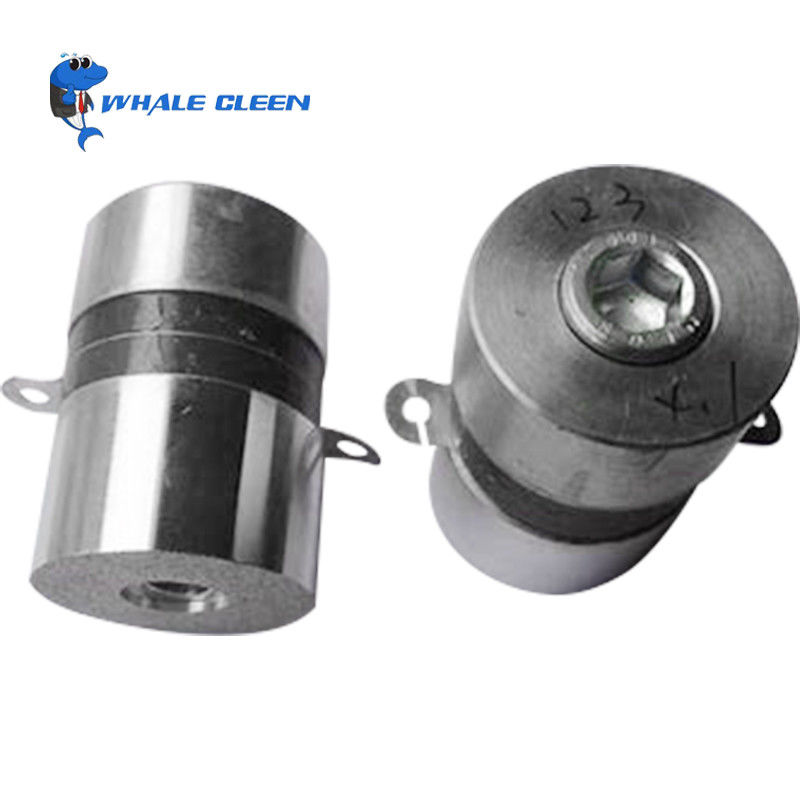

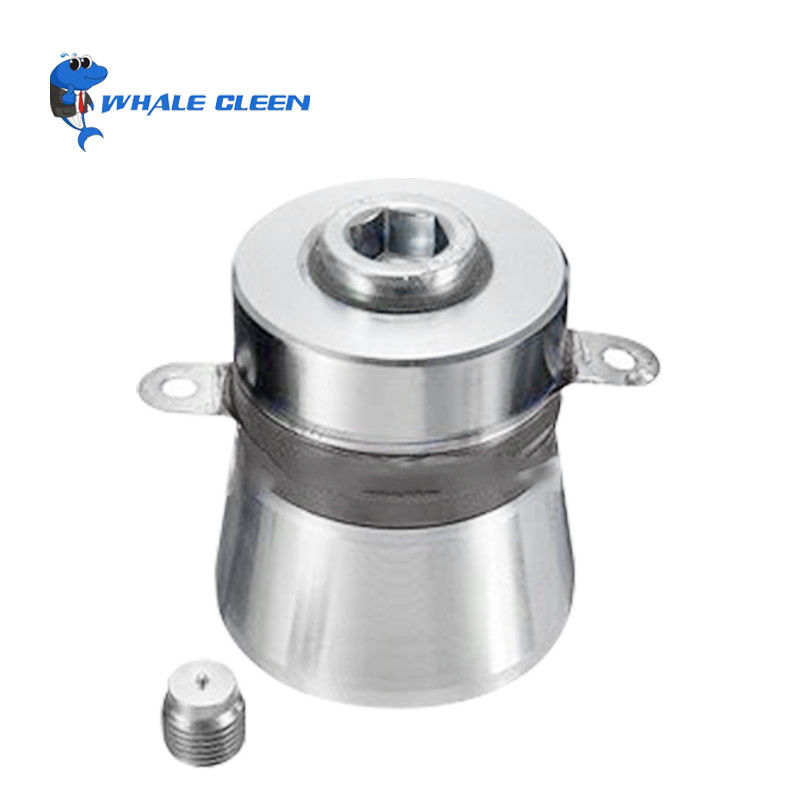

Puissance du transducteur 50W-100W de nettoyage ultrasonique de vibrateur d'acier inoxydable

Vibrateur ultrasonique pour la machine de nettoyage ultrasonique avec la puissance 50W~100W ultrasonique

LE TRANSDUCTEUR ULTRASONIQUE

Le bruit qui est produit au-dessus du niveau de la gamme d'audition humaine s'appelle l'ultrason. Bien que l'ultrason commence typiquement à 20 kilohertz, la plupart des transducteurs ultrasoniques démarrent à 200 kilohertz. L'ultrason, qui est semblable en nature au bruit audible, a des longueurs d'onde bien plus courtes et est bien plus approprié pour détecter de petites failles. Ces longueurs d'onde plus courtes sont ce qui rendent l'ultrason et les transducteurs ultrasoniques extrêmement utiles pour l'essai et la mesure non destructifs des matériaux.

Un transducteur ultrasonique lui-même est un dispositif qui est capable de produire et de recevoir des vibrations ultrasoniques. Un transducteur ultrasonique se compose d'un élément actif, d'un support, et du wearplate. L'élément actif est un matériel de monocristal piézoélectrique ou qui convertit l'énergie électrique en énergie ultrasonique. Il alors reçoit également l'énergie ultrasonique arrière et la convertit en énergie électrique. L'impulsion d'énergie électrique est produite d'un instrument tel qu'un détecteur de faille.

Le support est le plus généralement un matériel fortement attenuative et très dense et est employé pour commander la vibration du transducteur en cristal en absorbant l'énergie qui rayonne du visage arrière de l'élément piézoélectrique. Quand l'impédance acoustique des matchs matériels de support qui du cristal piézoélectrique, le résultat sont un transducteur fortement atténué avec l'excellente résolution. En variant le matériel de soutien afin de varier la différence dans l'impédance entre le support et le cristal piézoélectrique, un transducteur souffrira légèrement et la résolution peut être beaucoup plus haute dans l'amplitude ou la sensibilité de signal.

Le but principal du wearplate est simplement de protéger l'élément piézoélectrique de transducteur contre l'environnement. Wearplates sont choisis pour se protéger généralement contre l'usage et la corrosion. Dans un transducteur immersif, le wearplate sert également de transformateur acoustique entre l'élément de transducteur et l'eau piézoélectrique, cale ou ligne à retard.

Comment effectue un travail ultrasonique de transducteur

Pour les conditions dans lesquelles des dispositifs de nettoyage ultrasonique sont actionnés, précontraignez de moins que MPA approximativement 30 est habituellement suffisant pour protéger les composants en céramique du transducteur. D'autre part, si précontraignez est les pertes mécaniques si basses et excessives à interfaces en céramique/métalliques peuvent réduire l'efficacité. Pre-stress peut être estimée à l'aide d'une clé dynamométrique, calibrée contre la charge, pour serrer les boulons. Cette méthode de mesure est simple, mais elle n'est pas la plus précise, et par conséquent on lui recommande principalement pour les transducteurs gérés par la production pour lesquels les variations parmi les composants correspondants sont, si tout va bien, minimales. La manière plus précise de la mesure précontraignent est de mesurer la charge produite dans les éléments en céramique dans des conditions de court-circuit. Un condensateur relié aux terminaux électriques du transducteur et à un voltmètre à courant continu facilite la mesure de la charge pendant que chaque boulon est serré.

Transducteurs et eau ultrasoniques

Dans des applications de nettoyage ultrasonique, les effets des dimensions et de la configuration du réservoir d'eau, la charge de l'eau, et l'épaisseur de la couche de collage apposant le transducteur au réservoir d'eau combinent pour réduire légèrement la fréquence du transducteur, et provoquent plusieurs résonances supplémentaires. En dépit de ces facteurs négatifs, cependant, un transducteur bien conçu, incorporé dans un circuit bien conçu, fonctionnera près de sa fréquence de résonance.

Cavitation

La cavitation se produit quand la vibration d'une surface de transducteur se connectant par interface à un liquide (habituellement l'eau, mais probablement une eau/mélange dissolvant organique dans une application de nettoyage ultrasonique) est suffisante pour créer un vide partiel qui dépasse la pression de vapeur du liquide, et des bulles forment sur la surface de vibration. La cavitation est une caractéristique souhaitable dans le nettoyage ultrasonique ou les applications de vaporisation liquides, mais évidemment doit être évitée dans des applications de transmission de signal. À la pression atmosphérique, et avec de l'eau seul comme liquide de interface, le forcavitation de seuil, le PC₀ (barre), est :

Pour des fréquences des kilohertz à plusieurs centaines de kilohertz (2). Si le transducteur est submergé, et la surface de vibration est plusieurs mètres ou plus au-dessous de l'atmosphère/d'interface liquide, le seuil pour des grimper de cavitation jusqu'à :

La cavitation (j) peut être lancée quand l'intensité acoustique sur la surface de vibration, dans W/cm2, est :

L'intensité acoustique sur la surface de vibration peut être déterminée à partir : (de puissance de sortie acoustique de transducteur) (superficie de transducteur). Dans l'application, cependant, parce que le seuil pour la cavitation est affecté par les caractéristiques du transducteur (fréquence de signal, longueur acoustique d'impulsion, uniformité acoustique/irrégularité du visage vibrant) et par les diverses conditions (profondeur de l'immersion, de la température, de la teneur dissoute en air du liquide), la cavitation ne peut être lancée jusqu'à ce que l'intensité acoustique soit sensiblement plus haute, par exemple, entre 0,3 (PC0 _+0.10h) 2 et 0,4 (PC0 ₊ 0.10h) 2.


Spécifications :





FAQ :


1. Queest-ce que je peux nettoyer utilisant les décapants ultrasoniques ?
Il est sûr nettoyer des métaux tels que l'or et le platine avec les dispositifs ultrasoniques.
Des pierres gemmes naturelles dures peuvent également être mises dans un décapant ultrasonique à condition que elles aient peu d'inclusions et n'aient pas été traitées avec la chaleur ou des produits chimiques.
Quoi qu'il en soit, être sûr de demander au bijoutier lorsque vous achetez n'importe quel morceau de bijoux s'il peut être nettoyé avec un décapant ultrasonique.
Il pourrait y avoir les alliages ou les gemmes inappropriés, ou quelques pierres gemmes ont pu avoir été traitées, devenant plus vulnérables dans le processus.

2. Peut nettoyage ultrasonique des pièces de dommages ?
Le nettoyage ultrasonique est considéré sûr pour des majeures parties ; bien que dans certains cas il soit nécessaire d'observer la précaution. Bien que l'effet des milliers d'implosions par seconde soit très puissant, le processus de nettoyage est sûr.
